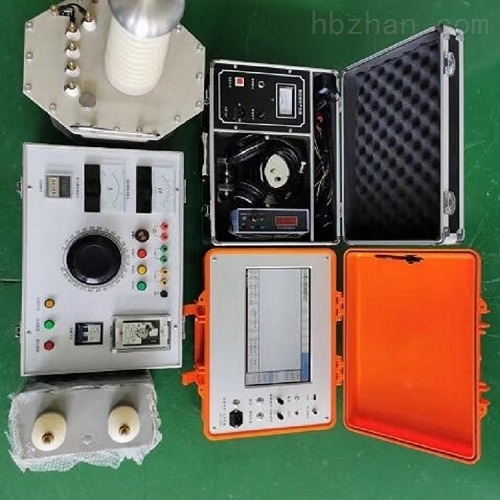

电缆故障测试仪报价电缆故障测试仪报价 型号:DH12-DHC2018库号：M397637 电缆故障测试仪，可以测试35KV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障，低阻、短路性故障及断路故障。 测试仪采用箱式结构，采用触摸屏操作界面，所有功能按键均在屏幕上直观地显示，用户可通过触摸屏直接操作。具有波形储存功能，可以储存大量的现场测试波形，供随时调用观察和同屏比较。测试界面简单清晰，功能按键定义简单明了，测量方法简单快捷。 要技术指标：1.测试方法，低压脉冲法、高压闪络法。2.技术参数 测试距离：低压脉冲法时，大测试距离30Km；高压闪络法时，大测试距离15Km。 系统测试精度：小于20cm。 脉冲幅度: 负载阻抗在50Ω时不小于250Vpp。 脉冲宽度: 0.2μs、2μs、4μs三种。 采样频率: 48MHz、24MHz、12MHz、6MHz。 系统误差：主机测量结果再配合数显同步仪测量，误差为零。 读数分辨率: 1m预置了4种电缆介质的电波传播速度：油浸纸：160m/μs；交联聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非动力电缆的电波传播速度的设置（自选介质）。 对于其它非动力电缆，利用本机的测速功能可以在输入该电缆的已知全长后，测出电波在该电缆中的传播速度。3.采样方式：电流取样法。4.工作条件: 温度-10 +45oC，相对湿度 90%。5.体积：430×300×190mm。6.重量：约10kg。 仪器的配置：1、电缆故障测试仪（主机） 1台2、数显同步仪（含耳机、探头） 1台 3、路径信号发生器 1台4、2/3/5KVA（交直流）试验变压器 1台 5、试验变压器操作控制箱 1台6、1微法/2微法 /30KV以上脉冲电容 1台7、高压放电棒 1根
|
